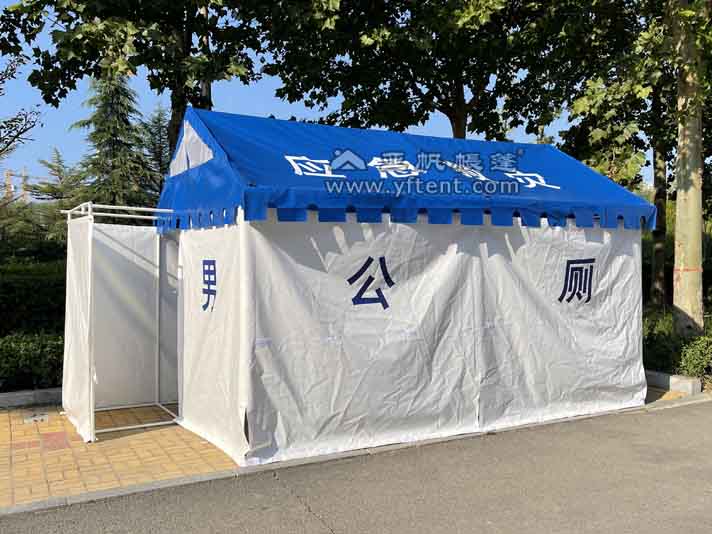

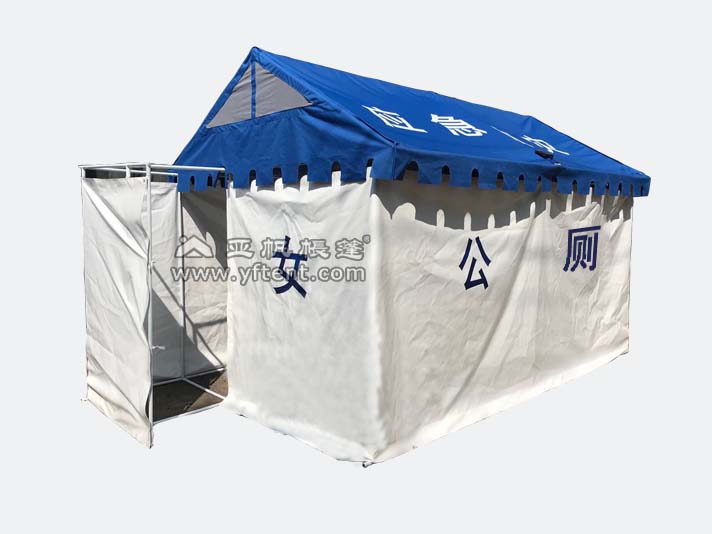

救灾专用厕所帐篷

原执行标准：民政部 MZ/T 011.6—2010

现执行标准：应急部 YJ/T 9.6—2010

外形尺寸：宽2.4M、长3.9M、

                  檐高1.76M、顶高2.66M

篷体面料：500D/PVC涂层布

篷体颜色：天蓝、乳白

框架钢管：φ25×1.2mm、φ28×1.0mm

                  框架表面为白色静电喷塑

使用面积：9.36㎡

用       途：应急或有灾情时的灾民安置、

                  疫情隔离

适用人数：5人

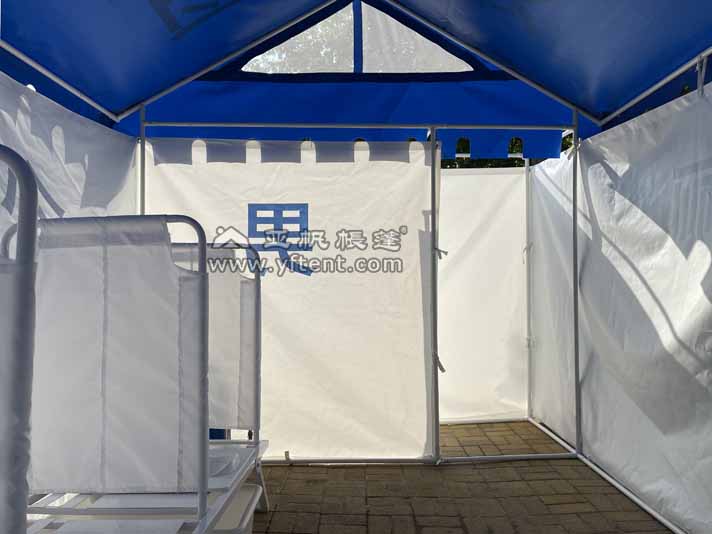

帐篷底部为长方形并有门斗一个，围墙四周顶

部留有空隙便于通风。篷顶的围墙和山墙部位

有循环花边，山墙两侧有50mm宽的篷檐和三

角通风窗，篷顶内四周与框架横杆连接采用绳

索穿铝篷圈固定结构。围墙一端面封边采用套

口穿过立杆固定。另一端面用活动三节环通过

门立柱与带袢束紧连接。

篷顶内设有悬挂式感应照明灯与篷顶外的

太阳能电池板装置配套使用，满足夜间照

明需求。

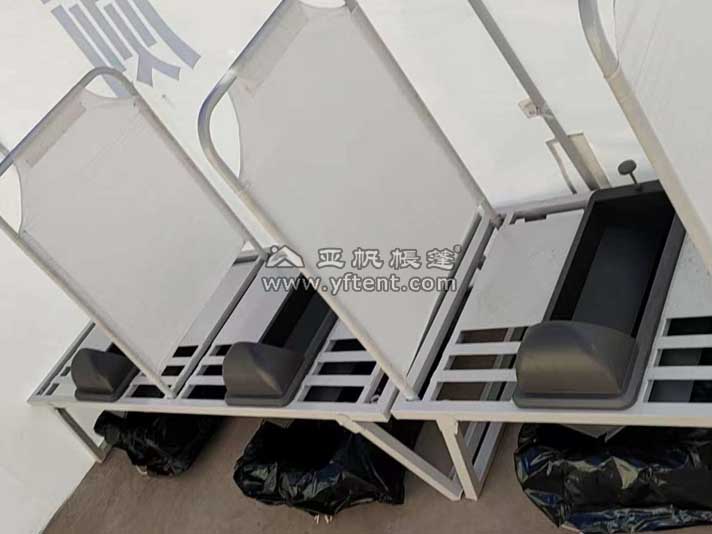

每顶厕所帐篷内设置蹲便器4个

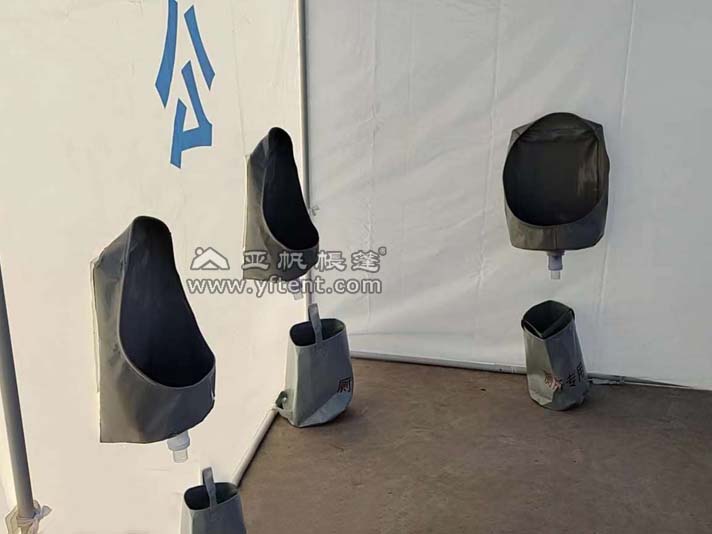

男厕内另设置小便器3个

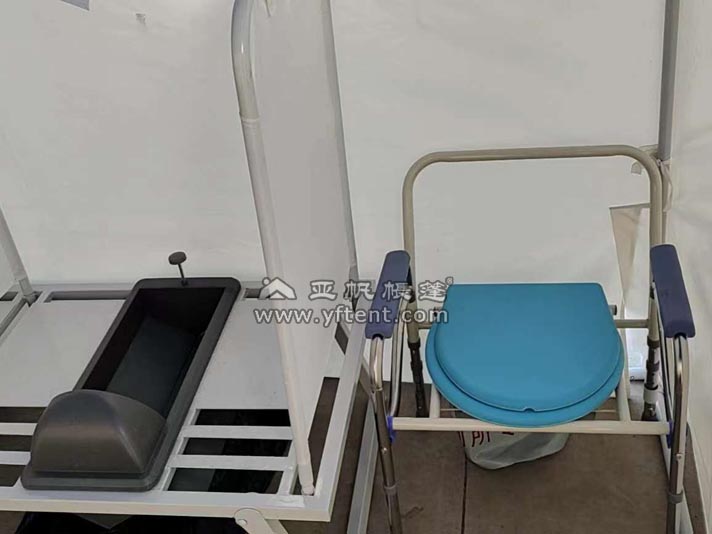

每顶厕所帐篷另设置残疾人坐便器1个

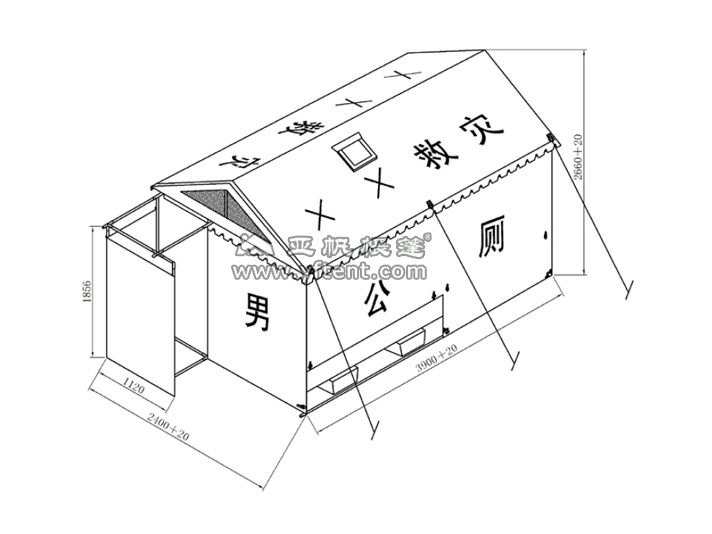

外形尺寸图
